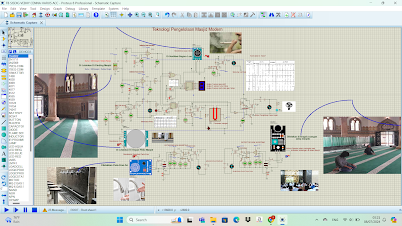

 TEKNOLOGI PENGELOLAAN MASJID MODERN

1. Tujuan[kembali]

• Memahami rangkaian dengan pengaplikasian encoder, dekoder, dan mux, demux
• Mengetahui rangkaian simulasi aplikasi kontrol masjid otomatis dengan proteus
• Mengetahui rangkain simulasi menggunakan sound sensor, touch sensor, PIR sensor, MQ (gas) sensor, sensor suhu dengan proteus
• Memenuhi tugas besar matakuliah sistem kuliah

2. Alat dan Bahan [kembali]

A. Alat

1. Power Suplay

2. Voltmeter

B. Bahan

1. MQ Sensor

2. PIR Sensor

Spesifikasi:

• Rentang tegangan masukan yang luas bervariasi dari 4V hingga 12V (direkomendasikan +5V)
• Tegangan keluaran adalah Tinggi/Rendah (3.3V TTL)
• Dapat membedakan antara pergerakan objek dan pergerakan manusia
• Memiliki dua mode operasi - Berulang (H) dan Non-Berulang (H)
• Meliputi jarak sekitar 120° dan 7 meter
• Konsumsi daya rendah sebesar 65mA
• Suhu operasi dari -20° hingga +80° Celsius

3. Touch Sensor

Spesifikasi:

• Tegangan kerja : 2V s/d 5,5V (optimal 3V)
• Output high VOH : 0,8Vcc (typical)
• Output low VOL : 0,3Vcc )max)
• Arus output pin sink  (Vcc=3V, VOL=0,6V) : 8mA
• Arus output pin pull-up (Vcc=3V, VOH=2,4V) : 4mA
• Waktu respon (low power mode) : max 220mS
• Waktu respon (touch mode) : max 60mS
• Ukuran : 24x24x7,2mm

4. Sound Sensor

5. Gerbang XOR

6. Resistor

7. Logicstate

8. Seven Segment

9. IC 4555

10. Relay

11. IC 74247

12. Motor



13. Dioda

14. Buzzer

Spesifikasi :

• Warnanya hitam
• Rentang frekuensinya adalah 3.300Hz
• Suhu pengoperasian berkisar dari -20 derajat celcius hingga +60 derajat celcius
• Tegangan pengoperasia berkisar 3V-24V DC
• Tingkat tekanan suara adalah 85dBA atau 10cm
• Arus suply dibawah 15mA

15. OP-AMP

 3. Dasar Teori [kembali]

a. Resistor

        Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam suatu rangkaian. Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memilki simbol seperti gambar di bawah ini:

Simbol Resistor

        Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik diantara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum ohm:

Dimana V adalah tegangan, I adalah kuat arus, dan R adalah hambatan

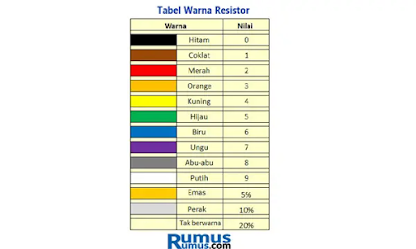

        Di dalam resistor terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini:

        Sebagian besar resistor yang kita lihat memiliki 4 pita warna. Oleh karena itu ada cara membacanya seperti ketentuan dibwah ini:

1. Dua pita pertama dan kedua menentukan nilai dari resistansi

2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi

3. Dan terakhir, pita keempat menentukan nilai toleransi

Rumus resistor:

Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n

Dimana :
Rtotal = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n

Dimana :
R_total = Total Nilai Resistor
R₁ = Resistor ke-1
R₂ = Resistor ke-2
R₃ = Resistor ke-3
R_n = Resistor ke-n

b. Buzzer

        Buzzer elektronika adalah sebuah komponen elektronika yang dapat menghasilkan getaran suara berupa gelombang bunyi. Buzzer elektronika akan menghasilkan getaran suara ketika diberikan sejumlah tegangan listrik dengan taraf tertentu sesuai dengan spesifikasi bentuk dan ukuran buzzer elektronika itu sendiri. Pada umumnya, buzzer ini sering digunakan sebagai alam karena penggunaannya yang cukup mudah yaitu dengan memberikan tegangan input maka buzzer akan menghasilkan getaran sura berupa gelombang bunyi yang dapat didengar manusia.

        Pada dasarnya, setap buzzer memerlukan input berupa tegangan listrik yang kemudian diubah menjadi getaran suara atau gelombang bunyi yang memilki frekuensi berkisar anatar 1-5kHz. Jenis buzzer yang sering digunakan dan ditemukan dalam rangkaian adalah jenis Piezoelecttic (Piezoelectric Buzzer). Hal itun karena memiliki berbagai kelebihan diantaranya yaitu lebih murah, relatif lebih ringan, dan lebih mudah penggunaannya ketika diaplikasikan dalam rangkaian elektronika.

        Efek Piezoelecttic (Piezoelectric Effect) ditemukan pertama kali oleh kedua orang ilmuan fisika pada tahun 1880 bernama Pierre Curie dan Jasques Curie yang berasal dari kebangsaan Prancis. Penemuan tersebut kemudian dikembangkan oleh sebuah perusahaan Jepang menjadi Piezoelectric Buzzer dan mulai popular digunakan pada tahun 1970-an. Dalam rangkaian elektronika, Piezoelectric Buzzer dapat digunakan pada tegangan listrik sebesar 6V-12V dan dengan tipikal arus sebesar 25mA. Buzzer yang termasuk dalam keluarga Tranduser ini sering disebut juga dengan Beeper.



        Bentuk dan Simbol Buzzer Elektronika:

        Pada umumnya buzzer elektronika memiliki bentuk seperti tabung silinder dengan semua lubang kecil di bagian atas dan dua buah pin/kaki dibagian bawah.

        Fungsi Buzzer Elektronika:

    Pada dasarnya buzzer elektronika menyerupai load speaker namun memiliki fungsi fungsi yang lebih sederhana. Berikut beberapa fungsi buzzer elektronika:

1.  sebagai bel rumah

2. alarm pada berbagai peralatan

3. peringatan mundur pada truk

4. komponen rangkaian anti maling

5. indikator suara sebagai tanda bahaya atau lainnya

6. timer

7. dll

        Prinsip Kerja Buzzer Elektronika:

    Pada dasarnya, prinsip kerja dari buzzer elektronika hampir sama dengan lod speaker dimana buzzer juga terdiri dari kumparan yang terpasang secara diafragma. Ketika kumparan tersebut dialiri listrik makan akan menjadi elektromagnet sehingga mengakibatkan kumparan tertarik ke dalam atau keluar tergantung dari arah arus dan polaritas magnetnya. Karena kumparan dipasang secara diafragma maka setiap kumparan akan menggerakkan diafragma tersebut secara bolak balik sehingga membuat udara bergetar yang akan menghasilkan suara.

    Namun, dibandingkan denga loud speaker, buzzer elektronika relatif lebuh mudah digerakkan. Sebagai contoh, buzzer dapat langsung diberikan tegangan listrik denga taraf tertentu unutk dapat menghasilkan suara. Hal ini tentu berbeda denga loud speaker yang memerlukan rangkaian penguat khusus untuk menggerakkan speaker agar suara yang dapat di dengar oleh manusia.

c. Motor Listrik

        Motor listrik adalah surau perangkat yang mengubah energi listrik menjadi energi kinetik atau gerak (motion) dengan menggunakan arus searah  (DC). Pada prinsipnya motor listirk DC menggunakan fenomena elektromagnet untuk bergeral. Ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutup selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini karena kutup utara kumparan bertemu dengan kutup selatan magnet atau kutup selatan kumparan bertemu dengan kutup utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

d. Dioda

        Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik. Dioda memiliki simbol sebagai berikut:

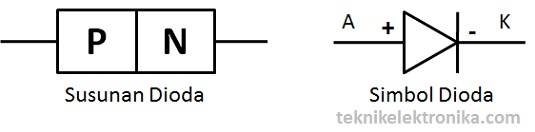

Gambar Simbol Dioda

        Cara Kerja Dioda:

    Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

            1. Kondisi tanpa tegangan

                Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

            2. Kondisi tegangan positif (Forward-bias)

                Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

            3. Kondisi tegangan negatif (Reverse-bias)

                Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

e. Transistor

• Transistor NPN

        Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:

Simbol Transistor NPN BC547

Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:

hFE = Ic/Ib

dimana,

    Ic = perubahan arus kolektor

    Ib = perubahan arus basis

    hFE = arus yang dicapai

Rumus dari Transitor adalah :

    Karakteristik Input Transistor:

        Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.

         Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

    Karakteristik Output Transistor:

            Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Gelombang I/O Transistor:

f. OP-AMP

Simbol



Berfungsi sebagai penguat atau pembanding tegangan input dengan output.





Karakteristik IC OpAmp:

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu

• Inverting Amplifier

Rumus:

• NonInverting

Rumus:

• Komparator

Rumus:

• Adder

Rumus:

Bentuk Gelombang:

• Gerbang NOT (IC 7404)



Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.

Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1"

• Gerbang Logika XOR (IC 4030)

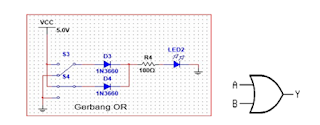

    Gerbang XOR adalah kombinasi dari gerbang-gerbang logika yang komplek yang digunakan untuk membentuk rangkaian logika aritmatika, komparator dan rangkaian untuk mendeteksi error. Gerbang logika Ex-OR disimbolkan seperti pada gambar berikut ini. Dalam bentuk aljabar Boolean, logika Ex-OR dapat dituliskan seperti berikut ini. Gerbang logika Ex-OR biasanya digunakan untuk membuat rangkaian operasi  aritmatika dan perhitungan khusus Adder dan Half-Adder. Gerbang logika Ex-OR dapat berfungsi sebagai “carry-bit” atau sebagai kontroller inverter, di mana salah satu input melewatkan data biner dan input lainnya berfungsi sebagai pemberi signal kontrol.
Tabel kebenaran untuk logika Ex-OR adalah

• Decoder (IC 74247)

Decoder (IC 74247)

IC BCD 74247 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 74247 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448. IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 74247.

Konfigurasi Pin Decoder:

• Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja dengan logika High=1.
• Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.
• Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low, sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.
• Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.
• Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 74247, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 74247 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.

Truth Table :

• LDR

LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan terhambat.

     Grafik

• Sensor Gas MQ2

    Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor MQ2 memiliki symbol seperti gambar di bawah ini :

Gambar Simbol Sensor MQ2

Berikut ini adalah gambar grafik respon sensitifiras sensor MQ2

Sensor Pir



Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

Sensor PIR terdiri dari beberapa bagian yaitu :

1. Fresnel Lens
Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

2. IR Filter
IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

3. Pyroelectric Sensor
Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

Grafik Respon Sensor PIR

1. Respon terhadap arah, jarak, dan kecepatan

2. Grafik Respon terhadap Suhu

• Sound Sensor

Sensor Suara adalah sensor yang memiliki cara kerja merubah besaran suara menjadi besaran listrik. Pada dasarnya prinsip kerja pada alat ini hampir mirip dengan cara kerja sensor sentuh pada perangkat seperti telepon genggam, laptop, dan notebook. Sensor ini bekerja berdasarkan besar kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang memiliki kumparan kecil dibalik membran tersebut naik dan turun. Kecepatan gerak kumparan tersebut menentukan kuat lemahnya gelombang listrik yang dihasilkannya.

Spesifikasi :

• Sensitivitas dapat diatur (pengaturan manual pada potensiometer)
• Condeser yang digunakan memiliki sensitivitas yang tinggi
• Tegangan kerja antara 3.3V – 5V
• Terdapat 2 pin keluaran yaitu tegangan analog dan Digital output
• Sudah terdapat lubang baut untuk instalasi
• Sudah terdapat indikator led

Konfigurasi pin:

Grafik:

• Touch Sensor

    Seperti namanya, Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

      Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari. Ketika sensor ini disentuh maka sensor akan bernilai HIGH, karena tubuh manusia terdapat aliran listrik sehingga sensor ini dapat bekerja. Sensor ini dapat kita gunakan untuk menyalakan lampu, motor, membuka pintu dan masih banyak lainnya.



    Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).

        Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.

Pin Out

Spesifikasi

Grafik Respon Sensor Touch

Dapat dilihat bahwa pada grafik di atas saat sentuhan terdeteksi maka signal touch akan muncul.

Cara kerja: 1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).

4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan

3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi. Kelebihan: - Konsumsi daya yang rendah - Bisa menerima tegangan dari 2 ~ 5.5V DC

- Dapat menggantikan fungsi saklar tradisional

Rumus Tegangan sentuh maksimal

𝐸𝑆 = 𝐼𝑘( 𝑅𝑘 + 1.5 𝜌𝑠)

Ket:    𝐼𝑘 = Arus fibrilasi

          𝑅𝑘 = Nilai tahanan pada badan manusia

          𝜌𝑠 = Tahanan Jenis tanah

• Sensor LM35

    Sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.

Prinsip Kerja LM35 :

    Sensor LM35 bekerja dengan mengubah besaran suhu menjadi besaran tegangan. Tegangan ideal yang keluar dari LM35 mempunyai perbandingan 100°C setara dengan 1 volt. Sensor ini mempunyai pemanasan diri (self heating) kurang dari 0,1°C, dapat dioperasikan dengan menggunakan power supply tunggal dan dapat dihubungkan antar muka (interface) rangkaian control.

Sensor suhu LM35 mampu melakukan pengukuran suhu dari suhu -55ºC hingga +150ºC dengan toleransi kesalahan pengukuran ±0.5ºC.

Dilihat dari tipenya range suhu dapat dilihat sebagai berikut :

• LM35, LM35A -> range pengukuran temperature  -55ºC hingga +150ºC.
• LM35C, LM35CA -> range pengukuran temperature -40ºC hingga +110ºC.
• LM35D -> range pengukuran temperature 0ºC hingga +100ºC.

Kelebihan LM 35 :

• Rentang suhu yang jauh, antara -55 sampai +150ºC
• Low self-heating, sebesar 0.08 ºC
• Beroperasi pada tegangan 4 sampai 30 V
• Tidak memerlukan pengkondisian sinyal

Kekurangan LM 35:

• Membutuhkan tegangan untuk beroperasi.

Grafik akurasi LM35 terhadap suhu

• Potensiometer

Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.

• Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A. Relay memiliki simbol seperti gambar di bawah ini :

Gambar Simbol Relay

Kapasitas Pengalihan Maksimum:

Cara Kerja Relay

1. Apabila coil diberikan arus listrik, maka akan timbul gaya elektromagnetik yang dapat menarik armature untuk merubah switch contact point.
2. Apabila coil tersebut sudah tidak dialiri arus listrik, maka Armature akan kembali lagi ke posisi Normally Close.
3. Umumnya, coil yang digunakan oleh relay untuk mengubah switch contact point ke posisi NC hanya membutuhkan arus listrik yang kecil.

• 7 Segment Anoda



    Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

    Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

    Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.

Tabel Pengaktifan Seven Segment Display

• Light Emitting Code (LED)

  Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya

• Logic State

    Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

    Status logika Pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

• Motor DC



    Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), ArmatureWinding (Kumparan Jangkar), Commutator (Komutator)dan Brushes (kuas/sikat arang).

    Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

• Voltmeter

Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.

• Ground

Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian

• Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:

Gambar Simbol Baterai

• Power Supply

    Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :

Gambar simbol power supply

• Potensiometer/Variabel Resistor

Prinsip kerja yang bisa mengubah nilai dari sebuah hambatan secara linier yang dapat mempunyai banyak fungsi seperti : Untuk mengatur sebuah volume mixer atau sound system. Untuk membagi sebuah tegangan. Untuk pengendali sebuah level sinyal.

Op Amp

 Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Berikut dibawah ini adalah Simbol dan bentuk IC Op-Amp pada umumnya.

Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

1. Masukan non-pembalik (Non-Inverting) +
2. Masukan pembalik (Inverting) –
3. Keluaran Vout
4. Catu daya positif +V
5. Catu daya negatif -V

Karakteristik Op-Amp (Operational Amplifier)

Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.

Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

• Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
• Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
• Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
• Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
• Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
• Karakteristik tidak berubah dengan suhu

Pada dasarnya, kondisi Op-Amp ideal hanya merupakan teoritis dan hampir tidak mungkin dicapai                                                                                                                                                                                            Amp yang mendekati kondisi idealnya ini. Oleh karena itu, sebuah Op-Amp yang baik adalah Op-Amp yang memiliki karakteristik yang hampir mendekati kondisi Op-Amp Ideal.

 4. Percobaan [kembali]

a. Prosedur Percobaan

• susun dan siapkan komponen
• rangkai komponen
• buat simulasi pada proteus
• mencoba rangkaian
• menerapkan rangkaian

b. Gambar Rangkaian

c. Prinsip Kerja Rangkaian

Prinsip kerja dari teknologi pengelolaan masjid modern menggunakan 5 jenis sensor, yaitu:

1. Sensor PIR, berfungsi untuk mendeteksi orang di dekat pintu masuk masjid dan sensor ini mengeluarkan output yaitu LED yang mana ketika ada orang di depan pintu maka pintu secara otomatis akan terbuka.

2. Sensor Suhu, diletakkan didinding masjid. Ketika sensor ini mendeteksi suhu masjid itu dingin maka sensor akan mengeluarkan output berupa heater yang mana heater akan berfungsi untuk menghangatkan ruangan. Dan sebaliknya jika suhu diruangan masjid itu panas (tinggi) maka outputnya berupa AC akan menyala.

3. Sensor MQ2 atau Gas, berfungsi mendeteksi adanya asap rokok yang dimana sensornya terletak pada ventilasi bagian luar dan sensor ini mengeluarkan output berupa motor yang berfungsi menutup ventilasi dari masjid agar asap tidak masuk ke masjid.

4. Sensor Touch, berfungsi untuk mendeteksi sentuhan pada kran air, sensor ini menggunakan output berupa motor yang berfungsi untuk menghidupkan kran air.

5. Sensor Sound, berfungsi untuk mendeteksi suara di dalam ruangan, sensor ini menggunakan output berupa motor yang berfungsi untuk meningkatkan volume speaker apabila terdeteksi suara bising di dalam masjid.

Ketika rangkaian dijalankan pada sensor PIR berlogika satu akan mengumpankan arus ke resistor R11 dan terbaca tegangan sebesar 1,14 V lalu diumpakan ke kaki base transistor. Tegangan tersebut cukup untuk mengaktifkan transitor. Ketika transistor ini aktif ada arus yang mengalir dari power suppply ke relay lalu ke kaki kolektor dan kaki emittor dan diteruskan ke ground sehingga menyebabkan switch berpindah kanan ke kiri dan menyebabkan motor berputar output menyala berupa lampu yang menandakan adanya orang di depan pintu dan pintu terbuka.

Ketika rangkaian dijalankan pada sensor suhu yang jika >28° terlalu panas dan jika <28° terlalu dingin, Dengan mengumpankan arus ke kaki input gerbang logika xor dimana gerbang logika xor ini akan memberikan output 1 ketika hanya satu kakinya saja yang bernilai 1 sedangkan kaki lain bernilai 0. Keluaran dari gerbang xor akan diumpankan ke pin a IC 74247 yang mana keluaran dari IC 74247 ini di hubungkan dengan seven segment. Pin B yang mendapatkan logika satu dari gerbang xor akan membuat 7 segment menampilkan angka 2 yang menandakan sensor suhu aktif.

Ketika sensor gas dan sensor suhu aktif bersamaan, angka yang ditampilkan adalah angka 3. Ketika sensor suhu tinggi maka keluaran Q3 IC 4555 ini akan mengumpankan tegangan ke resistor R2 dan buzzer yang menandakan salah satu sensor erorr.

Ketika (sensor suhu tinggi) bernilai 1 s keluaran Q1 IC ini akan mengumpankan tegangan ke resistor R1b dan terbaca tegangan sebesar 0.80V lalu diumpakan ke kaki base transistor. Tegangan tersebut cukup untuk mengaktifkan transitor. Ketika transistor ini aktif ada arus yang mengalir dari power suppply ke relay lalu ke kaki kolektor dan kaki emittor dan diteruskan ke ground sehingga menyebabkan switch berpindah dari kanan ke kiri dan menyebabkan motor berputar sehingga kipas hidup.

Ketika (sensor suhu rendah) bernilai 0 keluaran Q2 IC 4555 ini akan mengumpankan tegangan ke resistor R7 dan terbaca tegangan sebesar 1,06V lalu diumpakan ke kaki base transistor. Tegangan tersebut cukup untuk mengaktifkan transitor, ketika transistor ini aktif ada arus yang mengalir dari power suppply ke relay lalu ke kaki kolektor dan kaki emittor dan diteruskan ke ground sehingga menyebabkan switch berpindah dari kanan ke kiri dan menyebabkan output menyala berupa heater untuk menghangatkan ruangan di dalam masjid.

Ketika rangkaian dijalankan pada sensor gas berlogika satu akan mengumpankan arus ke pin A IC 74247 yang mana keluaran dari IC 74247 ini di hubungkan dengan 7 segment. Pin A yang mendapatkan logika satu dari sensor gas akan membuat 7 segment menampilkan 1 yang menandakan sensor gas aktif. Ketika sensor gas berlogika 1 bersamaan dengan sensor suhu 7 segment akan menampilkan angka ganjil. Selain itu, sensor gas juga mengumpankan arus ke resistor R3 dan terbaca tegangan sebesar 1,08V lalu diumpakan ke kaki base transistor. Tegangan tersebut cukup untuk mengaktifkan transitor, ketika transistor ini aktif ada arus yang mengalir dari power suppply ke relay lalu ke kaki kolektor dan kaki emittor dan diteruskna ke ground sehingga menyebabkan switch berpindah dari kanan ke kiri dan menyebabkan output menyala berupa motor yang menandakan terdapat gas ataupun asap di sekitar ventilasi masjid dan ventilasi akan tertutup.

Ketika rangkaian dijalankan pada touch sensor akan memberikan logika 1, jika sentuhan terdeteksi pada permukaan kran air dan akan mengumpankan arus ke rangkaian pasif kapasitor dan induktor lalu akan mengumpankan arus ke rangkaian detektor non inverting. Rumus : 1+(Rf/Rin) hasil penguatan dari rangkian detektor akan di umpankan ke resistor R6 dan terbaca tegangan sebesar 0,87 V lalu diumpakan ke kaki base transistor. Tegangan tersebut cukup untuk mengaktifkan transitor, ketika transistor ini aktif ada arus yang mengalir dari power suppply ke relay lalu ke kaki kolektor dan kaki emittor dan diteruskna ke ground sehingga menyebabkan switch berpindah kanan ke kiri dan motor menyala sehingga kran air hidup.

Ketika rangkaian dijalankan pada sound sensor akan memberikan logika 1 jika ada suara kebisingan di ruangan yang terdeteksi mengumpankan arus ke rangkaian pasif kapasitor dan induktor lalu akan mengumpankan arus ke rangkaian detektor non inverting. Hasil penguatan dari rangkian detektor akan di umpankan ke resistor R4 dan terbaca tegangan sebesar 0.87V lalu diumpakan ke kaki base transistor. Tegangan tersebut cukup untuk mengaktifkan transitor, ketika transistor ini aktif ada arus yang mengalir dari power suppply ke relay lalu ke kaki kolektor dan kaki emittor dan diteruskan ke ground sehingga menyebabkan switch berpindah dari kiri ke kanan dan menyebabkan motor aktif untuk menaikkan volume suara speaker jika di dalam ruangan bising.

d. Video

5. Download File [kembali]

a. Download rangkaian simulasi [klik disini]

b. Download video simulasi [klik disini]

c. Download HTML [klik disini]

d. Download datasheet

• Download Data Sheet Resistor klik disini
• Download Data Sheet Dioda 1N4001 klik disini
• Download Data Sheet Transistor NPN BC547 klik disini
• Download Data Sheet Relay klik disini
• Download Data Sheet LM358 Klik Disini
• Download Data Sheet LED klik disini
• Download Data Sheet Motor DC klik disini
• Download Data Sheet Sensor PIR KLIK DISINI
• Download Data Sheet Sensor Gas MQ2 KLIK DISINI
• Download Data Sheet Sensor Touch KLIK DISINI
• Download Data Sheet Sensor Sound KLIK DISINI
• Download Data Sheet LDR klik disini
• Download Data Sheet XOR IC 4030: klik disini
• Download Data Sheet Decoder 74247 [klik disini]
• Download Data Sheet Mux-Demux IC 4555 klik disini
• Download Data Sheet Seven Segment [klik disini]
• Download Datasheet Gerbang AND [klik disini]

e. Download library

• Download File Library Sensor PIR KLIK DISINI
• Download File Library Sensor MQ2 KLIK DISINI
• Download File Library Sensor Touch KLIK DISINI
• Download File Library Sensor Sound KLIK DIS
