Modul 1 Percobaan 3

Led & PIR

1. Prosedur [Kembali]

1. Siapkan komponen dan alat yang diperlukan seperti LED, pir sensor, resistor, dan raspberry pi pico.
2. Rangkailah komponen seperti gambar percobaan di modul.
3. Jika komponen sudah selesai dirangkai, hubungkan ke sofware Thonny untuk mendapatkan program.
4. Inputkan listring program ke dalam Thonny.
5. Simulasikan rangkaian.

2. Hardware dan Diagram Blok[Kembali]

• Hardware :

1. Rasberry Pi Pico



2. LED



3. PIR Sensor



4. Resistor


• Diagram Blok :

3. Rangkaian Simulasi dan Prinsip Kerja[Kembali]

• Rangkaian Simulasi

Rangkaian Simulasi PIR tidak mendeteksi:



Rangkaian Simulasi PIR medeteksi:

• Prinsip Kerja :

    Ketika sensor PIR yang memiliki 3 kaki, dimana kaki pertama dihubung ke VCC, kaki kedua dihubung ke GP27 sebagai input, dan kaki ketika dihubungkan ke ground pada raspberry pi pico. Lalu kaki LED merah dihubungkan ke resistor lalu dihubungkan ke GP15 dan kaki yang lain dihubungkan ke ground pada raspberry pi pico. Kemudian kaki LED kuning dihubungkan ke resistor lalu dihubungkan ke GP14 dan kaki yang lain dihubungkan ke ground pada raspberry pi pico.

    Ketika sensor PIR mendeteksi adanya gerakan maka pin akan bernilai HIGH (1) sehingga raspberry pi pico akan menyalakan LED merah dan kuning. Tetapi jika sensor PIR tidak mendeteksi adanya gerakan maka raspberry pi pico akan menyalakan LED merah dan LED kuning mati.

4. Flowchart dan Listing Program[Kembali]

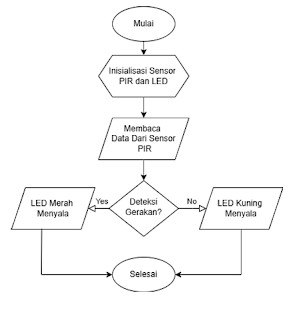

• Flowchart :


• Listing Program :

from machine import Pin

import time

# Konfigurasi sensor PIR sebagai input

pir = Pin(27, Pin.IN)

# Konfigurasi LED sebagai output

led_merah = Pin(15, Pin.OUT)   # LED merah menyala saat ada gerakan

led_kuning = Pin(14, Pin.OUT)  # LED kuning menyala saat ada gerakan

print("Menunggu gerakan...")

while True:

    if pir.value():  # Jika sensor PIR mendeteksi gerakan

        print("Gerakan terdeteksi!")

        led_merah.value(1)   # Nyalakan LED merah

        led_kuning.value(1)  # Matikan LED kuning

    else:

        led_merah.value(1)   # Matikan LED merah

        led_kuning.value(0)  # Nyalakan LED kuning



    time.sleep(0.1)  # Delay untuk menghindari pembacaan cepat



5. Video Demo[Kembali]

6. Kondisi[Kembali]

Percobaan 3

Ketika sensor PIR tidak mendeteksi adanya objek maka LED merah akan menyala dan ketika sensor mendeteksi adanya objek maka LED merah dan Kuning akan menyala bersamaan.

7. Download File[Kembali]

• HTML [klik disini]
• Rangkaian simulasi [klik disini]
• Video demo [klik disini]
• Datasheet Rasberry Pi Pico [klik disini]
• Datasheet PIR sensor [klik disini]
• Library PIR sensor [klik disini]
• Datasheet LED [klik disini]
• Datasheet Resistor [klik disini]
